자동 세르보 제어 및 교정과 함께 호러브 된 종이를위한 고 정밀 엽에서 엽 라미네이션 기계

    자동 서보 제어 및 보정 기능이 있는 골판지용 고정밀 시트 투 시트 라미네이팅 머신

성능 특성

• 이 기계는 두 개의 골판지 보드와 모든 유형의 상단 시트를 함께 접합할 수 있습니다. 2겹 보드(판지 + 판지), 3겹, 4겹, 5겹, 7겹 및 기타 제품을 생산할 수 있습니다.

• 접합 유형: 골판지 + 골판지 + 판지, 골판지 + 골판지, 골판지 + 판지, 판지 + 판지, 판지 + 회색 보드 + 판지 등

• 상단 및 하단 용지 자동 감지, 자동 서보 보정 기술. 상단 용지가 하단 용지를 자동으로 추적하고 맞추도록 하여 정확도가 높습니다.

• 하단 용지 공급 부분은 수입 서보 모터 제어 시스템을 사용하며, 일본 NITTA 흡입 벨트와 리드 에지 공급 시스템을 함께 사용합니다.


• 하단 용지의 다기능 랙은 곡선형 골판지에 적합합니다.

• 미세한 앤일록 연삭 처리가 된 대형 스테인리스 스틸 접착 롤러(160mm)로 최소 접착제량에서도 균일한 접착제 코팅을 보장합니다.

• 이중 용도 리프팅 플랫폼, 사전 스태커 구조를 사용하여 용지 사전 스택을 플랫폼으로 밀어 넣을 수 있습니다. 또한 용지 스택을 플랫폼으로 직접 밀어 넣을 수도 있습니다.

• 코팅 롤러 및 압력 롤러 표면의 특수 폴리에틸렌 재료, 접착제가 자동으로 떨어져 나가고, 스크러빙이 필요 없습니다.

• 접착제 손실을 줄이고 접착 효과를 안정화하기 위해 순환 접착제 시스템을 사용합니다.

• 전체 기계의 원클릭 조정(용지 크기만 입력).

• 비디오 모니터링.

매개변수:




구조적 특징:
• 세계 최고의 전송 제어 시스템을 채택하여 용지 크기만 입력하면 시스템이 자동 튜닝됩니다.

• 시간당 최대 12,000개의 조각을 처리하는 컴퓨터화된 고속 피팅.

• Chuanliu형 공기 공급 헤드, 4세트의 전방 노즐 및 4세트의 흡입 노즐 포함.

• Feida Block은 낮은 스택 판지를 채택하여 용지를 팔레트에 맞출 수 있으며 트랙 보조 사전 스태커를 설치할 수 있습니다.

• 여러 세트의 전기 눈을 사용하여 하단 라인의 사전 위치를 파악하고, 면지 양쪽의 서보 모터가 독립적으로 회전하여 상단 및 하단 용지 정렬을 보상하여 정확하고 부드럽게 만듭니다.

• 완전 기능 전자 제어 시스템, 인체-기계 인터페이스 및 PLC 프로그램 모델 디스플레이를 사용하여 작동 조건 및 작업 기록을 자동으로 감지할 수 있습니다.

• 자동 접착제 보충 시스템은 손실된 접착제를 자동으로 보상하고 접착제 재활용과 협력할 수 있습니다.



지점 소개:
1. 하단 용지 공급


이중 리드 에지 공급 시스템을 사용합니다. 하단 용지 공급을 더 부드럽게 유지할 수 있습니다. 또한 판지 공급도 할 수 있습니다.


2. 상단 시트 공급 메커니즘

고속 자동 전용 공급기의 용지 리프팅 및 공급 노즐은 얇은 용지와 두꺼운 용지 모두에 적합하도록 자유롭게 조정할 수 있습니다. Becker 펌프와 함께. 상단 공급 용지가 빠르고 부드럽게 작동하도록 보장합니다.


3. 전기 시스템

유럽 CE 요구 사항에 따라 설계되어 기계 안정성, 고효율 및 낮은 고장을 보장합니다. 인체-기계 인터페이스와 PLC 조합을 사용하여 경고, 오류 감지, 고장 및 작동 속도 등과 같은 모든 정보를 한눈에 화면에 표시합니다.


4. 사전 스택 부분

사전 설정 기능이 있는 사전 스택 시스템은 터치 스크린을 통해 용지 크기로 설정하고 자동으로 방향을 지정하여 설정 시간을 효율적으로 줄일 수 있습니다.



5. 전송

Gates 동기 벨트와 SKF 베어링을 주 전송으로 채택하여 안정성을 보장합니다. 압력 롤러, 댐핑 롤러 및 접착제 값은 기계식 인코더가 있는 핸들로 쉽게 조정할 수 있습니다.

6.좌우 위치 지정 시스템




7. 위치 지정 시스템 및 접착 롤러


하단 시트의 상대 위치에 여러 세트의 광전 센서를 사용하고,
상단 시트를 제어하여 서보 모터 양쪽에서 독립적인 보상 작업을 수행하여 상단 용지와 하단 용지의 정확한 위치 지정을 수행합니다.
스테인리스 스틸 롤러, 녹슬지 않음, 좁게 연마 후,
최소량의 접착제가 균일하게 코팅되도록 보장합니다.
하단 롤러는 워터 롤러로 청소됩니다.


8. 터치 스크린 작동 시스템


터치 스크린의 중앙 집중식 제어를 채택하여 고해상도 인체-기계 인터페이스를 통해 인체-기계 대화를 실현하고 작동 및 고장의 실시간 동적 모니터링을 실현하여 조정 및 문제 해결을 더욱 편리하게 만듭니다.



9. 리드 에지 공급 시스템(옵션)


이 시스템은 옵션이며, 대형 및 두꺼운 하단 시트에 더 적합합니다.


10. 샤프트리스 서보 피더(선택 사항)


이 시스템은 옵션이며, 긴 크기의 상단 시트에 더 적합합니다.

11. 하단 용지용 대형 흡입 시스템(선택 사항)


이 시스템은 옵션이며, 제품에 판지, 골판지 및 3겹 또는 5겹이 있는 경우 이 시스템을 선택할 수 있습니다.


12. 자동 윤활 시스템(옵션)


베어링의 수명을 연장하기 위해 베어링에 정기적으로 윤활유를 바르십시오.


13. 비디오 모니터링(옵션)


이 옵션을 사용하면 기계 작동을 모니터링할 수 있으며, 작업자는 기계 주변을 자주 걸어 다닐 필요가 없습니다.

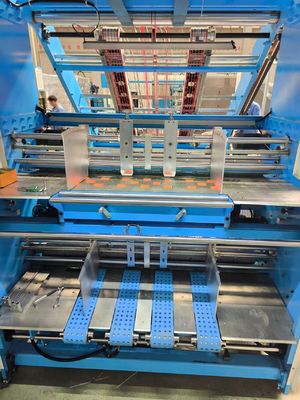

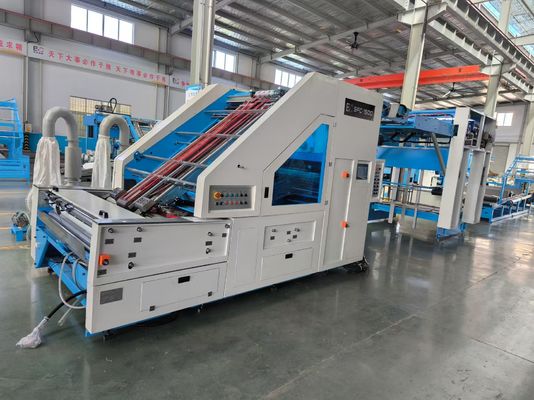

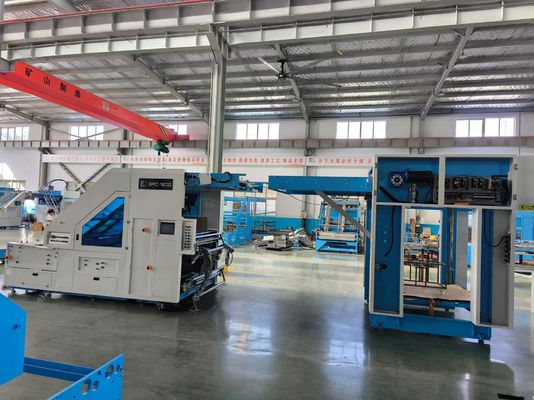

기계 사진
