160m/min 고속 자동 플루트 라미네이터 기계 고성능 호러브 카드보드 라미네이팅

160m/min 고속 자동 플루트 라미네이터 기계 고성능 호러브 카드보드 라미네이팅

1제품 설명

1.1 기능:

종이는 재료의 강도와 두께를 높이기 위해 종지로 겹쳐질 수 있습니다. 또는 특수 효과입니다.광고판 및 기타 용도.

1.2 구조

A. 상부 종이 피더: 120-800gm의 종이를 위에서 보낼 수 있습니다.

B. 바닥 공급: 그것은 아래에서 0.5 ~ 10mm 카펫을 보낼 수 있습니다.

C. 접착 장치: 접착 된 물을 접착 된 종이에 적용 할 수 있습니다.

D. 규제 조직 - 두 개의 종이를 설정된 허용량에 따라 적합합니다.

E. 압력 컨베이어... 부착 된 종이를 압축하고 배달 부문에 전달합니다.

1.3 원칙:

상부 종이는 상부 종자 공급 장치에 의해 전송되고 탐지 장치의 시작 탐지 장치로 전송됩니다. 그 다음 하부 종이는 전송됩니다.바닥 종이 접착제로 접착 휠에 덮여 후에, 상단 종과 하단 종은 각각 종에 전달됩니다. 검출 후 양쪽에 동기 탐지 장치,컨트롤러는 종이와 바닥 종이의 오류 값을 계산합니다., 그리고 종이의 양쪽에 있는 서보 보상 장치는 종이를 미리 정해진 스플라이싱 위치로 보상하고, 그 다음 컨베이어를 압력을 가합니다.기계 는 종이를 압축 하고 완성 된 제품 을 수집 하기 위해 배달 기계 로 전달 한다.

1.4 적용 가능한 재료:

페이스트 페이퍼 --- 180 ~ 800g/m 얇은 종이, 고판.

바닥 종이---0.5~10m/m 카든, 단면 카든, 다층 유파 종이, 진주판, 꿀집판, 스티로폼판.

접착제 - 樹脂 등, PH 값은 6 ~ 8 사이, 접착제에 적용 할 수 있습니다.

매개 변수

구조적 특징:

◆ 세계 최전선 송전 제어 시스템을 채택, 단지 입력 종이 크기의 시스템 자동 조정을 할 필요가 있습니다.

◆ 컴퓨터화 된 고속 조립, 한 시간 에 최대 1만 2천 개.

◆ 춘리우형 공기 공급 머리와, 앞 노즐 네 세트, 빨아 들이는 노즐 네 세트.

◆ '페이다 블록'은 저층 카드보드 를 채택 하여, 종이 를 팔레트 에 꽂을 수 있으며, 트랙 보조 된 사전 겹치기 를 설치 할 수 있다

◆ 전기 눈 을 여러 개 사용 하여 바닥선 의 앞 위치 를 알 수 있다.그리고 표면 종이의 양쪽에 있는 servo 모터를 만들기 위와 아래의 종이의 정렬을 보상하기 위해 독립적으로 회전, 정확하고 부드럽습니다.

◆ 인간 기계 인터페이스 와 PLC 프로그램 모델 디스플레이 를 이용 한 완전 기능 전자 제어 시스템 은 작동 조건 과 작업 기록 을 자동 으로 감지 할 수 있다.

◆ 자동 접착제 보충 시스템 은 자동 으로 손실 된 접착제 를 보상 하고 접착제 재활용 에 협력 할 수 있다.

최대 속도: 17000판/시간

가맹점 소개:

1. 바닥 종이 먹이는


일본 NITTA 흡수와 함께 수입 세르보 모터 전기 제어 시스템을 사용
흡수 전력 인버터를 만드는 벨트, 물 롤러로 청소되는 벨트; 특허
노브와 카드가 원활하고 간편하게 작동하도록 하는 기술입니다.

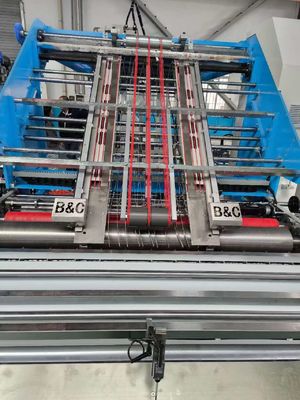

2. 상위 잎 공급 메커니즘

고속 자동 전용 피더의 종이 리프팅 및 공급 노즐 모두 가늘고 두꺼운 종이에 적응하도록 자유롭게 조정 할 수 있습니다.상위 공급 종이 빠르고 원활하게 실행 보장.


3전기 시스템

유럽 CE 요구 사항에 따라 설계, 기계 안정성, 높은 효율성 및 낮은 실패를 보장합니다.경고와 같이, 오류 탐지, 장애, 운영 속도, 등 화면에서 한 눈에.


4. 전조 부분

미리 설정된 기능을 가진 사전 스파일 시스템은 터치 스크린을 통해 종이 크기로 설정하고 자동으로 방향을 설정하여 설정 시간을 효율적으로 줄일 수 있습니다.



5. 송신

게이트 동기 벨트와 SKF 베어링이 주 변속기로 안정성을 보장하기 위해 채택됩니다. 두 압력 롤러,완화 롤러와 접착제 값은 기계적 인코더를 가진 손잡이로 쉽게 조정 할 수 있습니다..

6.좌우 위치 시스템




7위치 시스템 & 접착 롤러


사진전기 센서의 여러 세트의 사용 하 여 하단 잎 상대 위치,
제어 상위 시트 두쪽의 servo 모터 독립적인 보상 행동을 수행하기 위해, 그래서 정밀한 위와 바닥 종이의 위치.

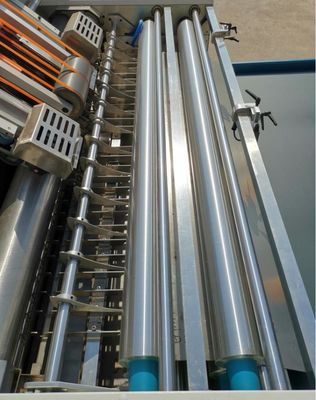

스테인리스 스틸 롤러, 썩지 않는, 좁게 닦은 후,
최소한의 양의 균일하게 코팅된 접착제를 보장합니다.
다운 롤러는 물 롤러로 청소됩니다.


8터치 스크린 조작 시스템


터치 스크린의 중앙 제어 기능을 채택하고, 고해상도 인간-기계 인터페이스로 인간-기계 대화를 실현합니다.그리고 작동 및 오류의 실시간 동적 모니터링을 실현, 더 편리하게 조정 및 문제 해결



9. 선도적인 엣지 공급 시스템 (선택)


이 시스템은 옵션입니다. 큰 크기와 두꺼운 바닥 시트를 위해 더 적합합니다.


10. 셔프리스 서보 피더(선택 사항)


이 시스템은 선택의 여지가 있습니다. 더 큰 크기의 상단 시트에 적합합니다.

11. 바닥 종이를 위한 큰 흡수 시스템(선택 사항)


이 시스템은 선택의 여지가 있습니다. 만약 여러분의 제품이 고판, 파동판, 그리고 3~5층이라면 이 시스템을 선택할 수 있습니다.


12자동 윤활시스템 (선택)


레이어링의 서비스 수명을 연장하기 위해 정기적으로 레이어링을 기름


13비디오 모니터링 (선택)


이 옵션은 기계가 작동하는 것을 모니터링 할 수 있습니다. 운영자는 기계 주변을 자주 걸어 다니지 않아도됩니다.

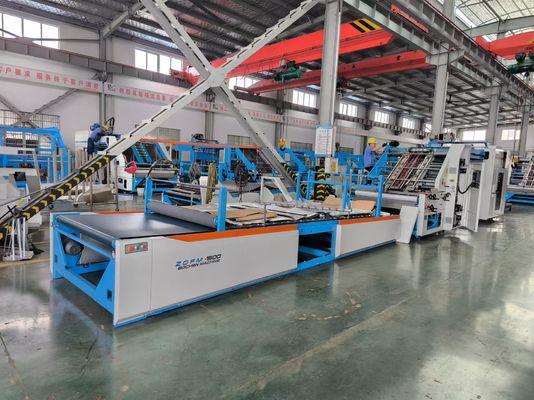

기계 사진
