제품 상세 정보:
|
| 언론 모터: | 자동 | 최저인 시트: | 300gsm-10mm 골판지 및 판지 |
|---|---|---|---|
| 민 논문: | 380*400mm | 공장 방문: | 어서 오십시오 |
| 표면 페이퍼 두께: | 120-800g | 서비스: | 기술자 온라인 |
| 최대: | 1200*1200mm | 기계 시험 보고: | 제공 |
| 기계 포우: | 20KW | 운송 용어: | EXW FOB CIF CNF |
| 강조하다: | 자동 플루트 라미네이터 기계,플루트 라미네이터 장착 기계,리소 플루트 라미네이터 기계 |
||

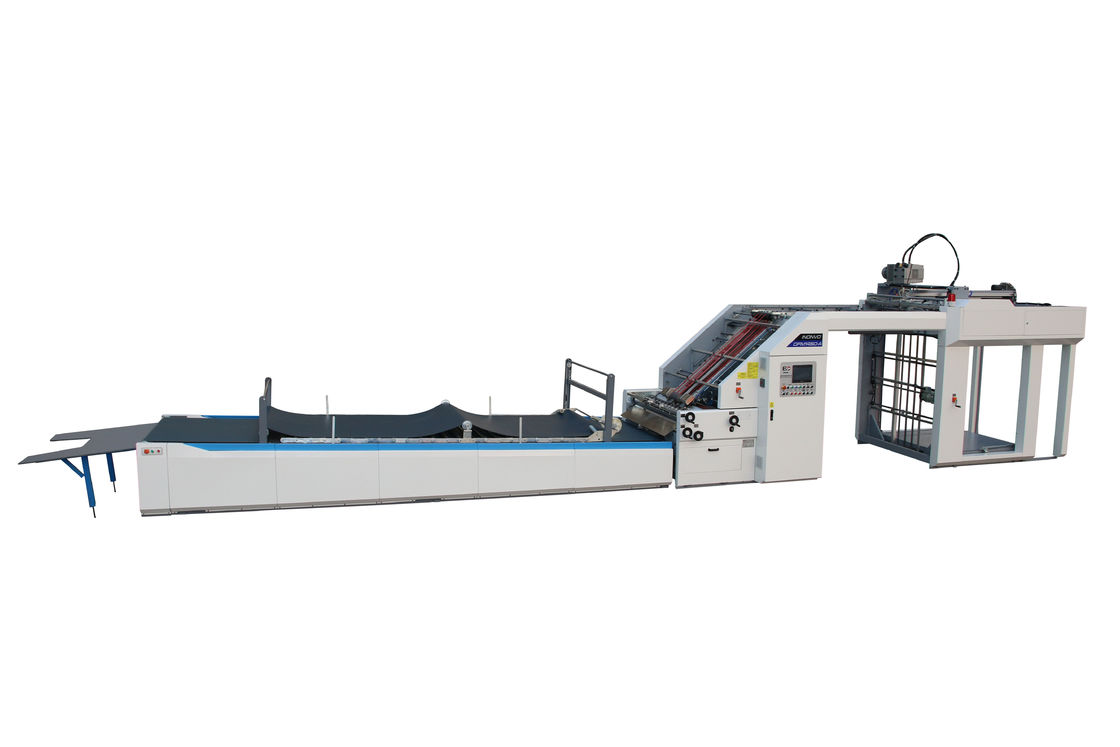

자동 플루트 라미네이터 기계 리토 라미네이팅 기계 장착 기계 GFM-1200
1제품 설명
1.1 기능:
종이는 재료의 강도와 두께를 높이기 위해 종지로 겹쳐질 수 있습니다. 또는 특수 효과입니다.광고판 및 기타 용도.
1.2 구조
A. 상부 종이 피더: 120-800gm의 종이를 위에서 보낼 수 있습니다.
B. 바닥 공급: 그것은 아래에서 0.5 ~ 10mm 카펫을 보낼 수 있습니다.
C. 접착 장치: 접착 된 물을 접착 된 종이에 적용 할 수 있습니다.
D. 규제 조직 - 두 개의 종이를 설정된 허용량에 따라 적합합니다.
E. 압력 컨베이어... 부착 된 종이를 압축하고 배달 부문에 전달합니다.
1.3 원칙:
상부 종이는 상부 종자 공급 장치에 의해 전송되고 탐지 장치의 시작 탐지 장치로 전송됩니다. 그 다음 하부 종이는 전송됩니다.바닥 종이 접착제로 접착 휠에 덮여 후에, 상단 종과 하단 종은 각각 종에 전달됩니다. 검출 후 양쪽에 동기 탐지 장치,컨트롤러는 종이와 바닥 종이의 오류 값을 계산합니다., 그리고 종이의 양쪽에 있는 서보 보상 장치는 종이를 미리 정해진 스플라이싱 위치로 보상하고, 그 다음 컨베이어를 압력을 가합니다.기계 는 종이를 압축 하고 완성 된 제품 을 수집 하기 위해 배달 기계 로 전달 한다.
1.4 적용 가능한 재료:
페이스트 페이퍼 --- 120 ~ 800g/m 얇은 종이, 고판.
바닥 종이---0.5~10m/m 카든, 단면 카든, 다층 유파 종이, 진주판, 꿀집판, 스티로폼판.
접착제 - 樹脂 등, PH 값은 6 ~ 8 사이, 접착제에 적용 할 수 있습니다.
구조적 특징:
전 세계 최고의 전송 제어 시스템을 채택하고, 단지 입력 종이 크기 시스템 자동 조정이 필요합니다.
컴퓨터화 된 고속 설치, 최대 150m/min.
Chuanliu형 공기 공급 머리는 4개의 앞 노즐 세트와 4개의 흡수 노즐 세트를 갖습니다.그리고 트랙 지원 사전 스택을 설치 할 수 있습니다 아래 라인의 선진 위치를 알기 위해 전기 눈의 여러 세트를 사용, 그리고 표면 종이의 양쪽에 있는 세르보 모터를 독립적으로 회전시켜 상부와 하부 종이의 정렬을 보완합니다. 정확하고 부드럽습니다.
인간-기계 인터페이스와 PLC 프로그램 모델 디스플레이를 사용하여 완전한 기능 전자 제어 시스템은 작동 조건과 작업 기록을 자동으로 감지 할 수 있습니다.
자동 접착제 보충 시스템은 손실된 접착제를 자동으로 보상하고 접착제 재활용에 협력할 수 있습니다.
스펙:
| 모델 | GFM1200-A | GFM1500A | GFM1700-A | GFM1900-A | GFM2200-A |
| 맥스 시트(mm) | 1200*1200 | 1500*1500 | 1700*1700 | 1900*1900 | 2200*2100mm |
| 미나 장(mm) | 380×400 | 380×400 | 400×450 | 450*450 | 500*500mm |
| 상단 종이 두께 | 120~800g | 120~800g | 120~800g | 120~800gm | 120~800gm |
| 최대 속도 | 150m/min | 150m/min | 150m/min | 150m/min | 150m/min |
| 부착 정확성 | ± 1- 1개5mm | ± 1- 1개5mm | ± 1- 1개5mm | ± 1- 1개5mm | ± 1- 1개5mm |
| 기계 전력 | 20KW | 20KW | 22KW | 25KW | 28KW |
| 바닥 종이 두께 |
300gm~10mm 선과 판지 |
300gm~10mm 선과 판지 |
300gm~10mm 선과 판지 |
300gm~10mm 선과 판지 |
300gm~10mm 선과 판지 |
가맹점 소개:

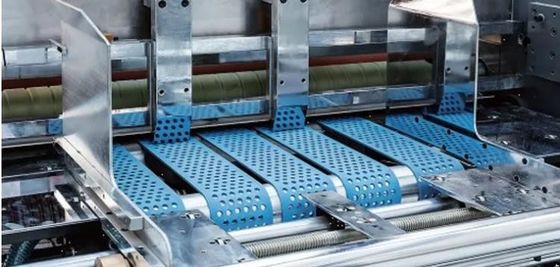

1. 바닥 종이 먹이는
일본 NITTA 흡수와 함께 수입 세르보 모터 전기 제어 시스템을 사용
흡수 전력 인버터를 만드는 벨트, 물 롤러로 청소되는 벨트; 특허
노브와 카드가 원활하고 간편하게 작동하도록 하는 기술입니다.
2. 상위 잎 공급 메커니즘
고속 자동 전용 피더의 종이 리프팅 및 공급 노즐 모두 가늘고 두꺼운 종이에 적응하도록 자유롭게 조정 할 수 있습니다.상위 공급 종이 빠르고 원활하게 실행 보장.
3전기 시스템
유럽 CE 요구 사항에 따라 설계, 기계 안정성, 높은 효율성 및 낮은 실패를 보장합니다.경고와 같이, 오류 탐지, 장애, 운영 속도, 등 화면에서 한 눈에.
4. 전조 부분
미리 설정된 기능을 가진 사전 스파일 시스템은 터치 스크린을 통해 종이 크기로 설정하고 자동으로 방향을 설정하여 설정 시간을 효율적으로 줄일 수 있습니다.
4송신 시스템
게이트 동기 벨트와 함께 NSK 또는 SKF 베어링과 함께 주요 변속기가 안정성을 보장하기 위해 채택됩니다.롤러 압력은 서보 모터에 의해 빠르게 제어 할 수 있습니다.한편, 기계는 또한 기계적 인코더를 장착합니다.
6위치 시스템 & 접착 롤러
사진전기 센서의 여러 세트의 사용 하 여 하단 잎 상대 위치,
제어 상위 시트 두쪽의 servo 모터 독립적인 보상 행동을 수행하기 위해, 그래서 정밀한 위와 바닥 종이의 위치.
스테인레스 스틸 롤러, 썩지 않습니다, 좁게 닦은 후, 균일하게 코팅 된 접착제의 최소한의 양을 보장합니다. 아래 롤러는 물 롤러로 청소됩니다.
7터치 스크린 조작 시스템
터치 스크린의 중앙 제어 기능을 채택하고, 고해상도 인간-기계 인터페이스로 인간-기계 대화를 실현합니다.그리고 작동 및 오류의 실시간 동적 모니터링을 실현, 더 편리하게 조정 및 문제 해결
8자동 윤활시스템
레이어링의 서비스 수명을 연장하기 위해 정기적으로 레이어링을 기름
최전방 공급 시스템 (선택)
이 시스템은 옵션입니다. 큰 크기와 두꺼운 바닥 시트를 위해 더 적합합니다.
바닥 종이를 위한 큰 흡수 시스템(선택 사항)
이 시스템은 선택의 여지가 있습니다. 만약 여러분의 제품이 고판, 파동판, 그리고 3~5층이라면 이 시스템을 선택할 수 있습니다.
일부 부분 목록
| 연쇄 | 부분 | 국가 | 브랜드 |
| 1 | 주 엔진 | 독일 | 시멘스 |
| 2 | 모션 컨트롤러 | 중국 | Innovo 자기 디자인 |
| 3 |
메인 서보 (트랜스포머가 있는 야스카와) |
일본 중국 |
야스카와 베르키 |
| 4 | PLC | 독일 | 시멘스 |
| 5 | 진공 압력 펌프 | 독일 | 베커 |
| 6 | 주파수 변환기 | 독일 | 시멘스 |
| 7 | 앞 가이브 서보 | 일본 | 야스카와 |
| 8 | 인코더 | 일본 | 옴론 |
| 9 | 프레스 모터 | 타이완 | CPG |
| 10 | 주 엔진 너비 조절 모터 | 타이완 | CPG |
| 11 | 공급 너비 모터 | 타이완 | CPG |
| 12 | 공급 모터 | 타이완 | 림링 |
| 13 | 종이속도감축기 | 타이완 | 림링 |
| 14 | 체인 | 중국 | 일본 옵션 |
| 15 | 릴레이 | 일본 | 옴론 |
| 16 | 광전자 스위치 | 타이완 | FOTEK |
| 17 | 고체 릴레이 | 타이완 | FOTEK |
| 18 | 프로믹시티 스위치 | 일본 | 옴론 |
| 19 | 물 레벨 릴레이 | 타이완 | FOTEK |
| 20 | 접촉기 | 프랑스 | 슈나이더 |
| 21 | 선형 안내 슬라이드와 안내 레일 | 타이완 | HIWIN |
| 22 | 포텐티오미터 | 일본 | 토코스 |
| 23 | 버튼 | 프랑스 | 슈나이더 |
| 24 | 브레이크 저항 | 타이완 | TAYEE |
| 25 | 터치 화면 | 타이완 | 웨인뷰 |
| 26 | 에어 스위치 | 프랑스 | 슈나이더 |
| 27 | 열연속 | 프랑스 | 슈나이더 |
| 28 | DC 전원 시스템 | 타이완 | 밍웨이 |
